Сейсмическая разведка: как звуковые волны помогают находить нефть

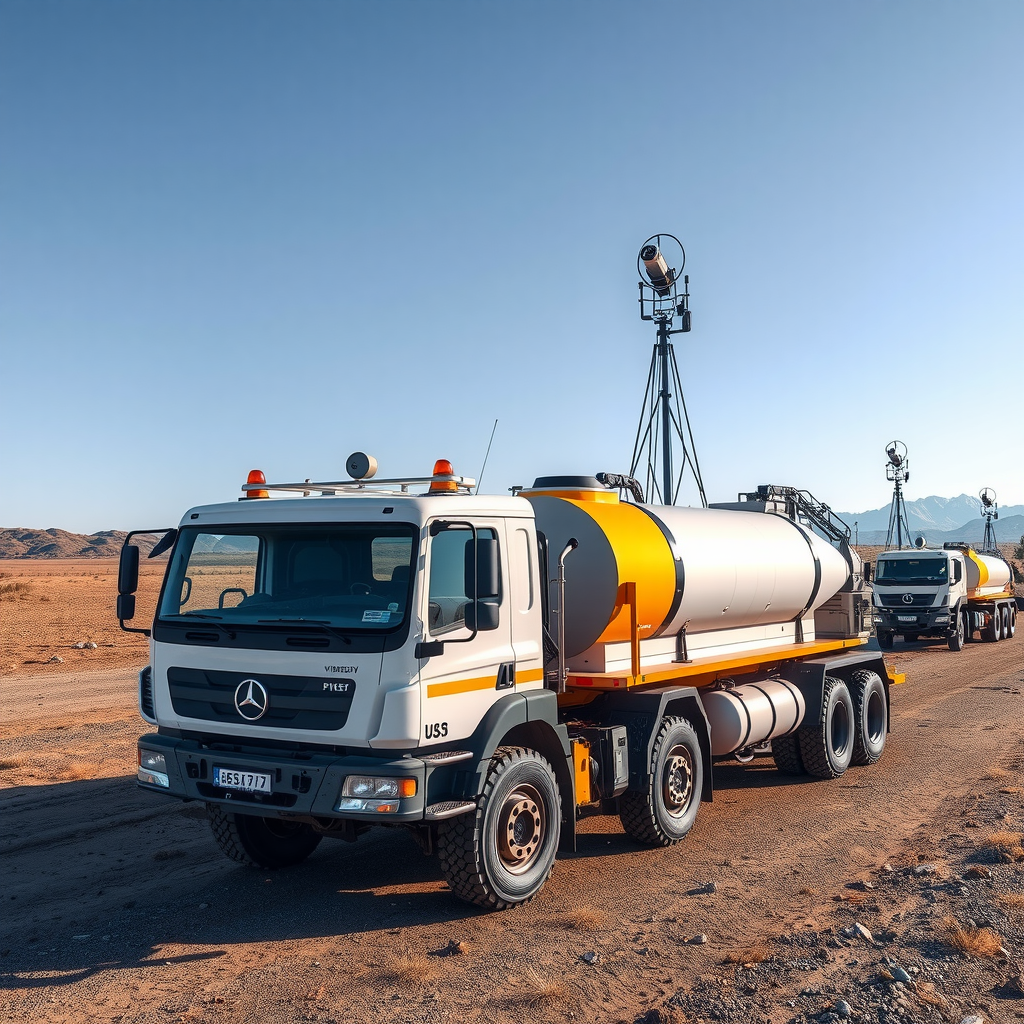

Современное оборудование для сейсмической разведки в действии

В современной нефтяной промышленности сейсмическая разведка представляет собой один из наиболее эффективных и точных методов поиска углеводородных месторождений. Эта технология, основанная на принципах распространения звуковых волн через различные геологические слои, позволяет геологам и геофизикам создавать детальные трехмерные модели подземных структур без необходимости бурения разведочных скважин на каждом потенциальном участке.

Принцип работы сейсмической разведки основан на том, что звуковые волны, проходя через различные типы горных пород, отражаются от границ между слоями с разными физическими свойствами. Анализируя время прохождения этих волн и характер их отражения, специалисты могут определить структуру подземных формаций, выявить потенциальные ловушки для нефти и газа, а также оценить перспективность месторождения еще до начала дорогостоящих буровых работ.

Физические основы сейсмической разведки

Сейсмическая разведка использует искусственно созданные упругие волны, которые распространяются в земной коре со скоростью, зависящей от плотности и упругих свойств горных пород. Когда волна достигает границы между двумя слоями с различными акустическими свойствами, часть энергии отражается обратно к поверхности, а часть продолжает распространяться вглубь. Именно эти отраженные волны регистрируются специальными приемниками - геофонами на суше или гидрофонами в морских условиях.

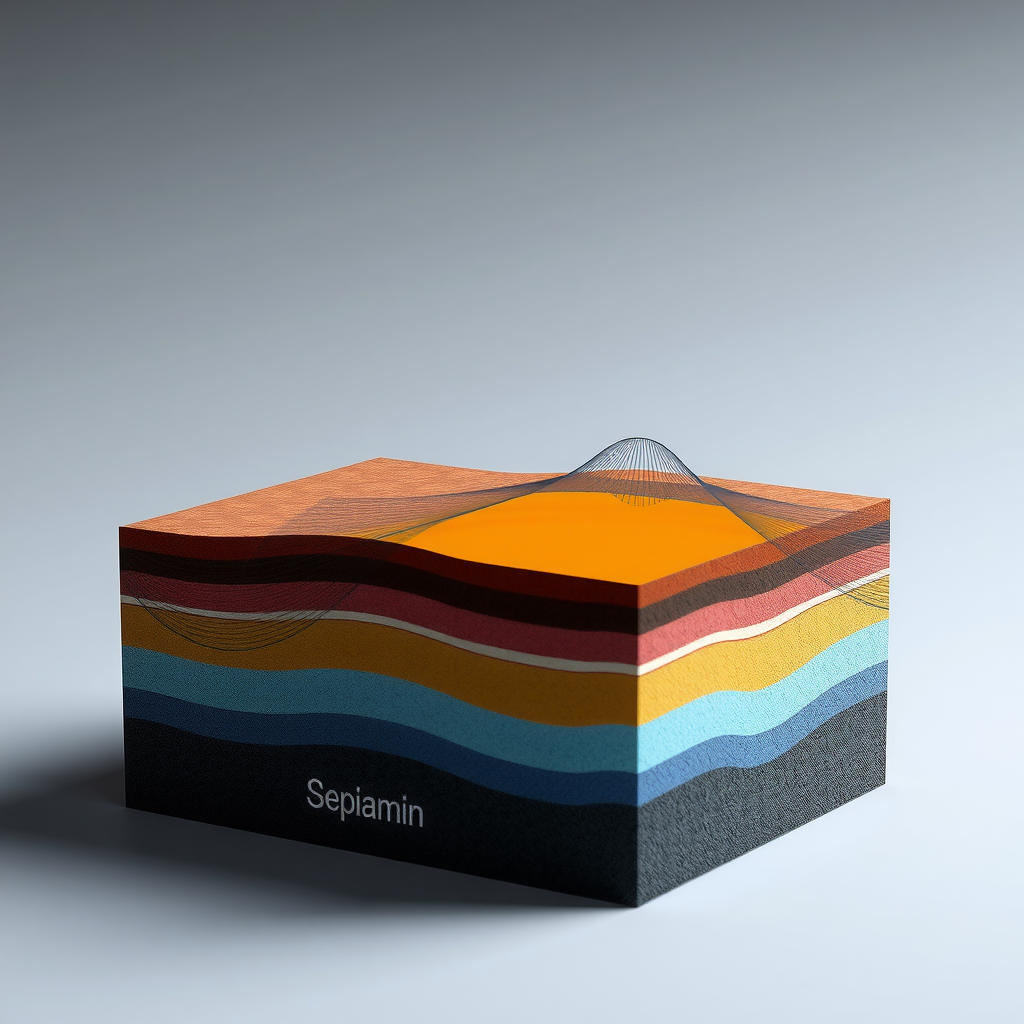

Принцип распространения сейсмических волн через геологические слои

Скорость распространения сейсмических волн варьируется в широких пределах в зависимости от типа породы. В рыхлых осадочных породах она может составлять 1500-2500 метров в секунду, в то время как в плотных известняках и доломитах достигает 5000-6000 метров в секунду. Эта разница в скоростях позволяет не только определить глубину залегания различных слоев, но и получить информацию о их литологическом составе.

Источники сейсмических волн

Для генерации сейсмических волн на суше используются различные источники энергии. Наиболее распространенными являются вибросейсмические установки - специальные грузовики, оснащенные мощными вибраторами, которые создают контролируемые колебания земной поверхности. Преимущество этого метода заключается в возможности точного контроля частоты и амплитуды генерируемых волн, что позволяет получать более качественные данные.

В морских условиях основным источником сейсмических волн служат пневматические пушки (air guns), которые создают мощные импульсы давления в воде. Эти устройства буксируются специальными судами вместе с длинными косами приемников, что позволяет проводить непрерывную съемку больших акваторий. Современные морские сейсмические суда могут буксировать до 12 кос длиной до 8 километров каждая, что обеспечивает высокую производительность работ.

Технологии 2D и 3D сейсмической разведки

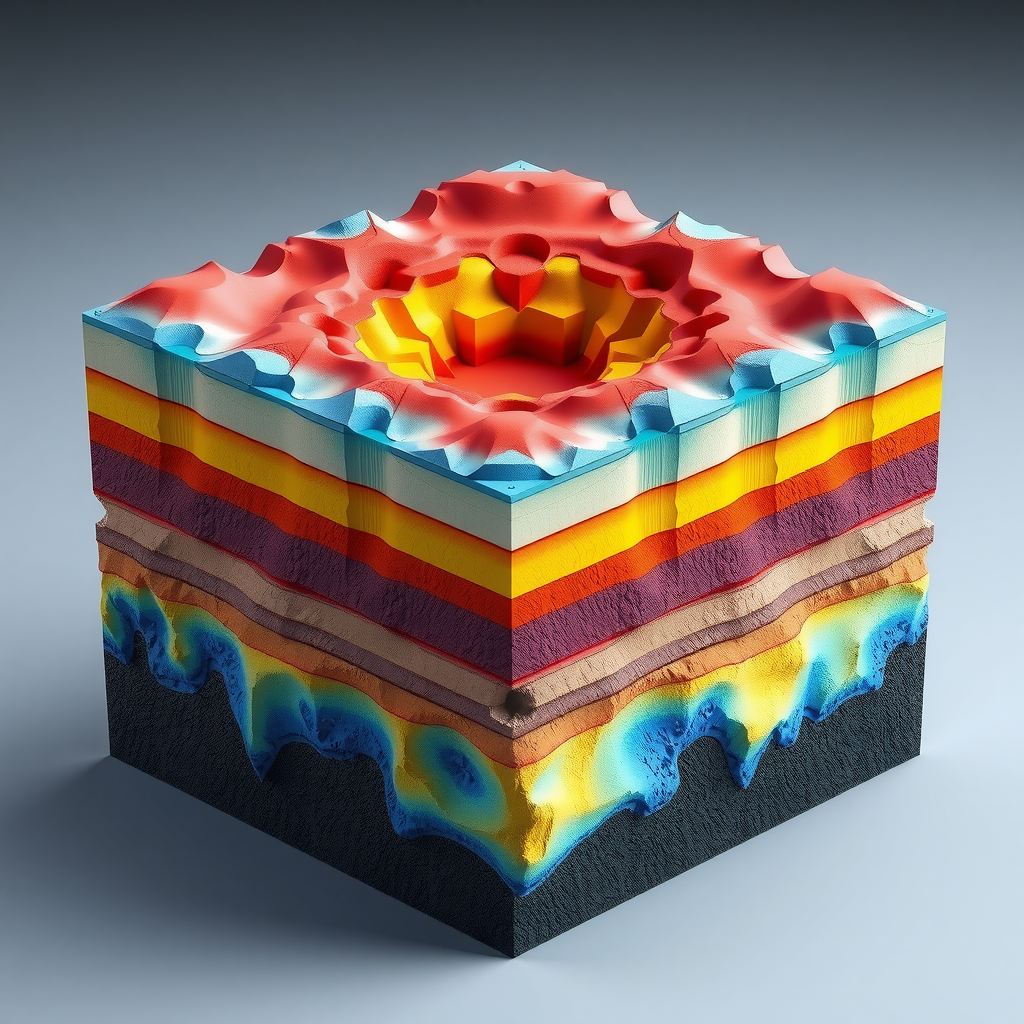

Трехмерная модель подземных структур, полученная методом 3D сейсмики

Двумерная (2D) сейсмическая разведка была первым методом, получившим широкое распространение в нефтяной промышленности. При этом методе источники и приемники располагаются вдоль прямых линий - профилей, что позволяет получить вертикальный разрез земной коры вдоль этого профиля. Несмотря на относительную простоту и экономичность, 2D сейсмика имеет существенный недостаток - она не дает полного представления о пространственном распределении геологических структур.

Трехмерная (3D) сейсмическая разведка революционизировала процесс поиска нефти и газа. При этом методе источники и приемники располагаются по площади в виде регулярной сети, что позволяет получить объемное изображение подземных структур. Современные 3D съемки могут охватывать площади в сотни квадратных километров и обеспечивать разрешение до нескольких метров по вертикали.

Преимущества 3D сейсмики

Основное преимущество трехмерной сейсмической разведки заключается в возможности точного определения пространственного положения геологических структур. Это особенно важно при поиске сложных ловушек углеводородов, таких как рифовые постройки, соляные купола или тектонические нарушения. 3D данные позволяют геологам "видеть" подземные структуры в любом направлении, выбирать оптимальные точки для бурения скважин и значительно снижать геологические риски.

Другим важным преимуществом является возможность количественной интерпретации сейсмических данных. Современные методы обработки позволяют не только определить структуру месторождения, но и оценить петрофизические свойства пород-коллекторов, такие как пористость, проницаемость и насыщенность флюидами. Это достигается путем анализа амплитуд отраженных волн, их частотного состава и других атрибутов сейсмической записи.

Практическое применение в Прикаспийском бассейне Казахстана

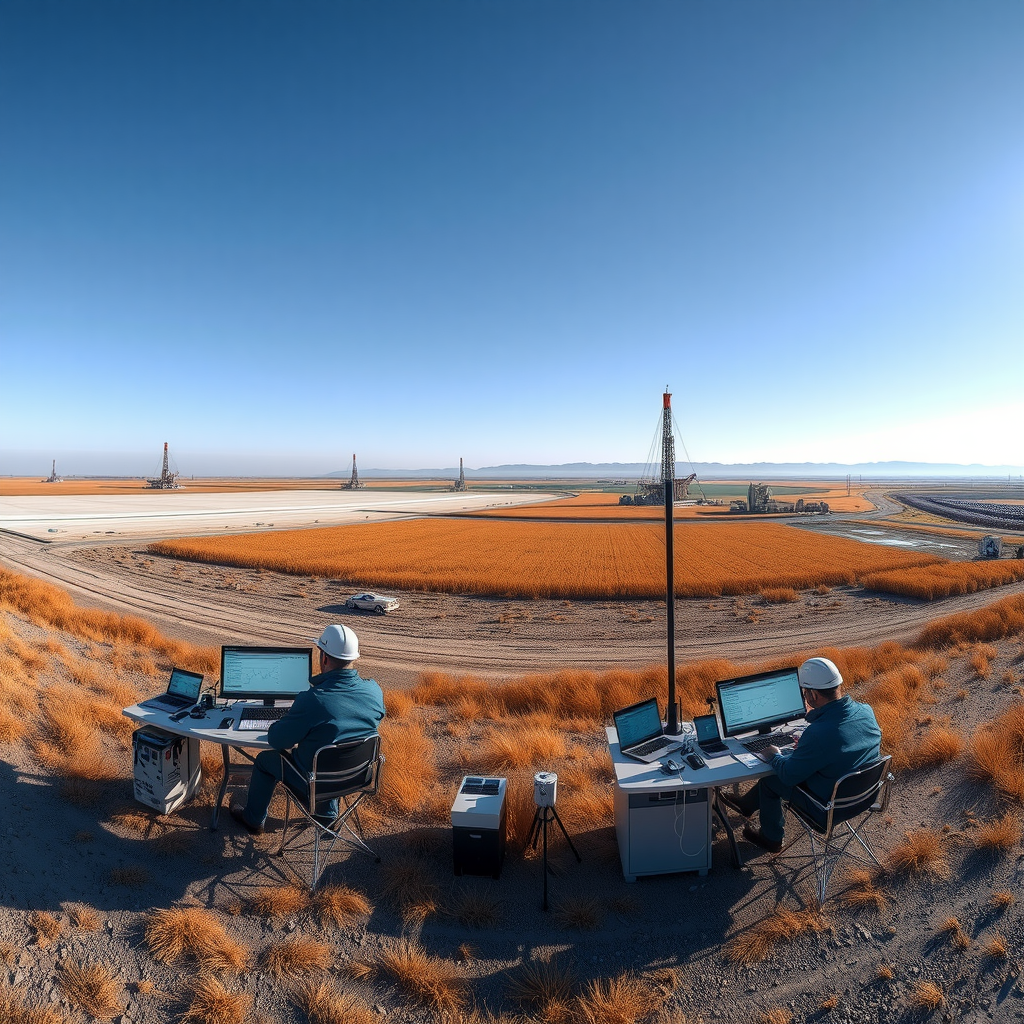

Сейсмическая разведка на месторождениях Прикаспийского бассейна

Прикаспийский бассейн Казахстана представляет собой один из наиболее перспективных нефтегазоносных регионов мира, где сейсмическая разведка играет ключевую роль в открытии и разработке месторождений. Геологическое строение этого региона характеризуется сложной структурой, включающей мощные соляные толщи, подсолевые карбонатные резервуары и многочисленные тектонические нарушения.

Особенностью работ в Прикаспийском бассейне является необходимость исследования очень глубоких горизонтов - до 6-7 километров. Это требует использования мощных источников сейсмических волн и специальных методов обработки данных для компенсации затухания сигнала на больших глубинах. Применение современных технологий 3D сейсмики позволило открыть такие гигантские месторождения, как Кашаган, Тенгиз и Карачаганак, суммарные запасы которых оцениваются в миллиарды тонн нефтяного эквивалента.

Технические вызовы региона

Одной из главных проблем при проведении сейсмической разведки в Прикаспийском бассейне является наличие мощных соляных куполов, которые сильно искажают сейсмическое изображение подсолевых структур. Соль обладает высокой скоростью распространения сейсмических волн и низкой плотностью, что приводит к сложным эффектам преломления и отражения. Для решения этой проблемы применяются специальные алгоритмы миграции, которые учитывают неоднородность скоростной модели среды.

Другой особенностью региона является наличие зон с аномально высоким пластовым давлением (АВПД), которые представляют серьезную опасность при бурении. Сейсмические данные позволяют прогнозировать наличие таких зон путем анализа скоростей распространения волн - в зонах АВПД скорости обычно ниже нормальных значений для данной глубины. Это позволяет заранее планировать специальные меры безопасности при бурении.

Методы обработки и интерпретации сейсмических данных

Обработка сейсмических данных представляет собой сложный многоэтапный процесс, целью которого является получение максимально точного изображения подземных структур. Первичная обработка включает коррекцию геометрии наблюдений, компенсацию влияния рельефа, подавление различных типов помех и усиление полезного сигнала. На этом этапе применяются методы фильтрации, деконволюции и статических поправок.

Центр обработки и интерпретации сейсмических данных

Ключевым этапом обработки является миграция - процедура, которая переносит отраженные волны в их истинное пространственное положение. Без миграции сейсмическое изображение искажено, особенно в районах со сложной структурой. Современные алгоритмы миграции, такие как миграция до суммирования в глубинной области (PreSDM), позволяют получать высококачественные изображения даже в самых сложных геологических условиях.

Интерпретация сейсмических данных

Интерпретация сейсмических данных требует глубоких знаний геологии, геофизики и опыта работы с конкретным регионом. Геофизики-интерпретаторы выделяют на сейсмических разрезах отражающие горизонты, соответствующие границам геологических слоев, прослеживают их по площади и строят структурные карты. Особое внимание уделяется выявлению тектонических нарушений, которые могут как создавать ловушки для углеводородов, так и служить путями их миграции.

Современная интерпретация не ограничивается структурным анализом. Широко применяются методы сейсмической стратиграфии, которые позволяют восстановить условия осадконакопления и выявить перспективные зоны развития пород-коллекторов. Анализ сейсмических атрибутов - таких как амплитуда, частота, фаза - дает информацию о литологии пород и характере насыщения флюидами.

Инновации и будущее сейсмической разведки

Технология сейсмической разведки продолжает активно развиваться. Одним из наиболее перспективных направлений является применение методов машинного обучения и искусственного интеллекта для автоматизации обработки и интерпретации данных. Нейронные сети обучаются распознавать характерные признаки нефтегазоносных структур, что позволяет значительно ускорить процесс интерпретации и повысить его объективность.

Будущее сейсмической разведки: интеграция AI и автономных систем

Другим важным направлением является развитие технологий непрерывного мониторинга месторождений с помощью постоянных сейсмических систем. Такие системы, установленные на морском дне или в скважинах, позволяют отслеживать изменения в пласте в процессе разработки, оптимизировать режимы добычи и повышать коэффициент извлечения нефти. Это особенно актуально для сложных месторождений с трудноизвлекаемыми запасами.

Экологические аспекты

Важным преимуществом сейсмической разведки является ее относительная экологическая безопасность по сравнению с другими методами поиска нефти. Современные технологии позволяют минимизировать воздействие на окружающую среду. На суше используются вибросейсмические источники вместо взрывов, что исключает повреждение почвенного покрова. В морских условиях применяются специальные протоколы для защиты морских млекопитающих от воздействия сейсмических импульсов.

Развитие безскважинных методов разведки, основанных на сейсмических данных, позволяет значительно сократить количество разведочных скважин, что снижает общее воздействие на окружающую среду. Точное определение местоположения продуктивных зон с помощью 3D сейсмики позволяет бурить меньше скважин и размещать их более эффективно, что особенно важно в экологически чувствительных регионах.

Заключение

Сейсмическая разведка остается незаменимым инструментом современной нефтяной промышленности, обеспечивая эффективный и относительно безопасный способ поиска углеводородных месторождений. Развитие технологий 3D и 4D сейсмики, совершенствование методов обработки и интерпретации данных, внедрение искусственного интеллекта открывают новые возможности для повышения эффективности разведки и разработки месторождений.

Опыт работы в Прикаспийском бассейне Казахстана демонстрирует, что даже в самых сложных геологических условиях современные сейсмические технологии позволяют успешно решать задачи поиска и разведки нефтяных месторождений. Продолжающееся развитие методов сейсмической разведки, интеграция с другими геофизическими и геологическими данными, применение передовых вычислительных технологий обеспечивают дальнейший прогресс в этой важнейшей области нефтяной геологии.

Будущее сейсмической разведки связано с дальнейшей автоматизацией процессов, повышением разрешающей способности методов, развитием технологий непрерывного мониторинга и интеграцией с цифровыми моделями месторождений. Эти инновации позволят нефтяной промышленности более эффективно использовать ресурсы, снижать затраты и минимизировать воздействие на окружающую среду, что особенно важно в условиях растущих требований к устойчивому развитию.
